現場　14　シルバーランドストレッチクラブ新築工事


  　この建物は小規模ですが、身体の関節等の可動域を広げるマシンを使用するストレッチクラブとヨガスクールを併用した建物です。片流れで大屋根のデザインです。木造として大スパンを　木組みトラスで架梁されている。ストレッチ教室の壁はNハウス工法で施工される。


１階平面プラン

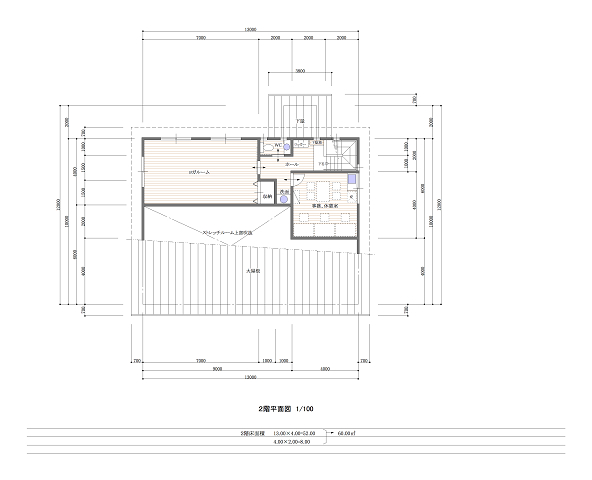

２階平面プラン




エレベーション




工事状況写真



基礎ステコン施工状況
建物下部には防湿シートが施工されている。





基礎配筋検査状況





基礎コンクリート打設状況





基礎コンクリート脱型状況
雨がちな天候に恵まれ養生も確保された。





建て方前足場設置、土台敷設状況
プレカットされた木材が所定の位置に設置されていく。






１階縦型状況
建物の一部（ストレッチルーム）の壁にＮハウス工法が採用されている。





２階建て方状況





２階床敷設状況
２階床は構造用合板厚28ｍｍの剛性床としている。





小屋梁のトラス用部材
地面で下組みを行い木組みトラスを組み立てていく。





２階建て方状況
柱を立てて小屋梁を取り付ける。





２階建て方状況
大屋根の登り梁が取り付けられ横方向に母屋が設置されている。





屋根下地施工状況
垂木の間にスチレンボードの断熱材が設置されている。






木組みトラスの状況
デザインを重視してがっしりしたデザインにしている。

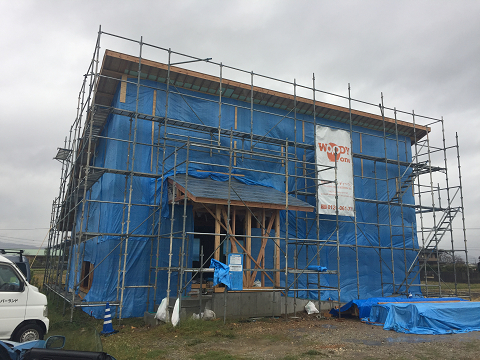

建て方後養生状況
内部の仕上げが木部表しのため出来るだけ雨に濡れないようブルーシートで養生している。

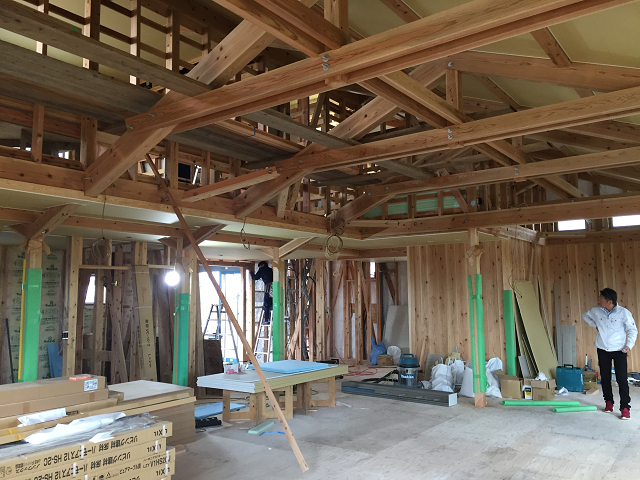

天井、壁下地状況
木造としては大空間のストレッチルーム立体トラス風で屋根を支える。
この建物のオリジナル架梁です。






１階天井、壁下地状況
ストレッチルームのトラスからの力をY字形の方杖で２階床に力を伝える。
トラス部分以上の空間を広げるデザインです。





２階天井下地状況
壁に断熱材を入れ、天井のボードを施工している。





２階天井下地状況
壁に断熱材を入れ、天井のボードを施工している。
斜め天井部分は登り梁の間にボードを施工する。






外壁施工状況
外壁は長期間漏水に対して耐久力のある防火サイディング３×１０版を採用している。







２階天井、壁ボード張り状況
一部に小屋梁が見えるデザインとなっている。

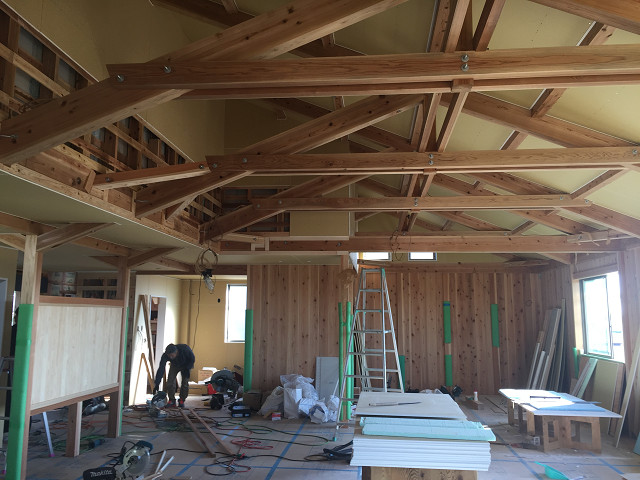

ストレッチルーム天井ボード張り状況
屋根を受ける木組みトラスのデザインが際立つようになってきた。





外壁、軒天仕上げ状況
外壁の工事が完了し軒天工事を進めている。
玄関前の壁はガルバ鋼板のリブ状の化粧壁でサインと共に仕上る予定。





１階造作状況





２階造作状況
休憩室の内装下地ボード張り完了、この上に白色のクロスを貼る。
一部に見える小屋梁がアクセントとなる。




ストレッチルーム
上部壁の下地施工状況




 ストレッチルーム
下地施工状況
立体トラスを足場として使用している。




ストレッチルーム
天井施工状況




 ストレッチルーム
上部壁施工状況




ストレッチルーム
天井と壁の下地ボード化施工され小屋の立体トラスが鮮明になってきた。




外部施工状況
玄関前の壁はカラーの鋼板が張られる予定。
軒天が施工されている。





ストレッチルーム
露出させた小屋組みのトラスがこの部屋のデザインの主である。





2階ヨガルーム
一部の登り梁が露出するデザイン





ヨガルーム見返し
階段ホールへの入り口の左側は収納となっている。




2階休憩室
天井の半分は小屋面で斜め天井となっている。




ストレッチルーム
木造の立体トラスの右側が空中に浮かせた
空間的には片流れのデザイン




ストレッチルーム
木材の直線的な組立を木材の木目が柔らかく調和している。




外部工事
軒天の工事が完了し大屋根のシャープさがより誇張されている。




2階ヨガルーム
内装の下地ボード張りが完了




2階ヨガルーム見返し





2階休憩室
内装の下地ボード張りが完了
